焊縫余高正確處理方法_滄州五森管道有限公司
商務(wù)部電話：15931706007
1 余高的作用
在焊接過程中應(yīng)該有焊縫余高。因?yàn)樽詈笠粚悠鸨睾途徖涞淖饔茫瑢?duì)細(xì)化晶粒、減少焊接應(yīng)力起很大作用。同時(shí)也是氣孔等雜物的收集區(qū)。
2 余高的壞處
壓力容器不希望有突變，造成局部應(yīng)力集中。另外余高肯定有缺陷，這種缺陷很可能是產(chǎn)生疲勞裂紋的核。裂紋源→疲勞擴(kuò)展→斷裂。中國(guó)和日本曾經(jīng)聯(lián)合做過試驗(yàn)，發(fā)現(xiàn)有余高的設(shè)備比打磨后沒有余高的設(shè)備使用壽命短2.0～2.5倍。
3 標(biāo)準(zhǔn)對(duì)余高的要求
1）JB4732對(duì)疲勞設(shè)備要求打磨，其它設(shè)備有限制范圍。基本上是不影響貼片即可，沒要求打磨。

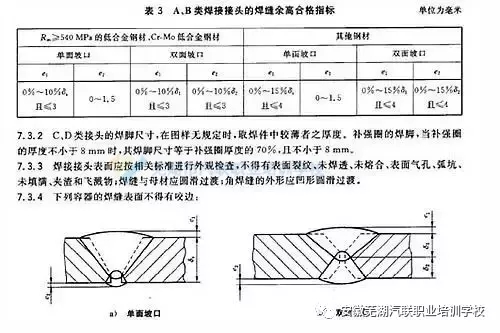

2）中國(guó)國(guó)家標(biāo)準(zhǔn)GB150是這樣規(guī)定的，見圖表格與圖：
4 歐美國(guó)家對(duì)余高的要求
打磨。外觀質(zhì)量好是國(guó)外產(chǎn)品暢銷的原因之一，另外打磨之后能防環(huán)境腐蝕、避免產(chǎn)生過大的應(yīng)力集中、延長(zhǎng)了焊縫的使用壽命。
5 余高的處理建議
提倡打磨，確實(shí)好。標(biāo)準(zhǔn)是最低要求，所以建議對(duì)重要設(shè)備或投資較大的設(shè)備進(jìn)行打磨，對(duì)投資小的設(shè)備就沒有必要進(jìn)行打磨了。
滄州五森管道設(shè)備有限公司 隔熱管托 20190428
掃一掃，加微信
